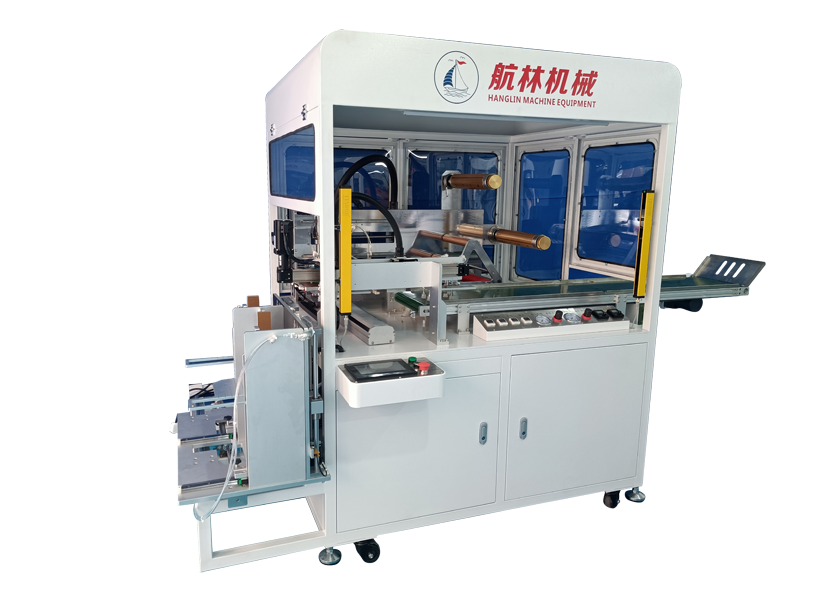

HL-060 TH02CCD贴合机
HL-060 TH02CCD贴合机

Part 1 产品结构

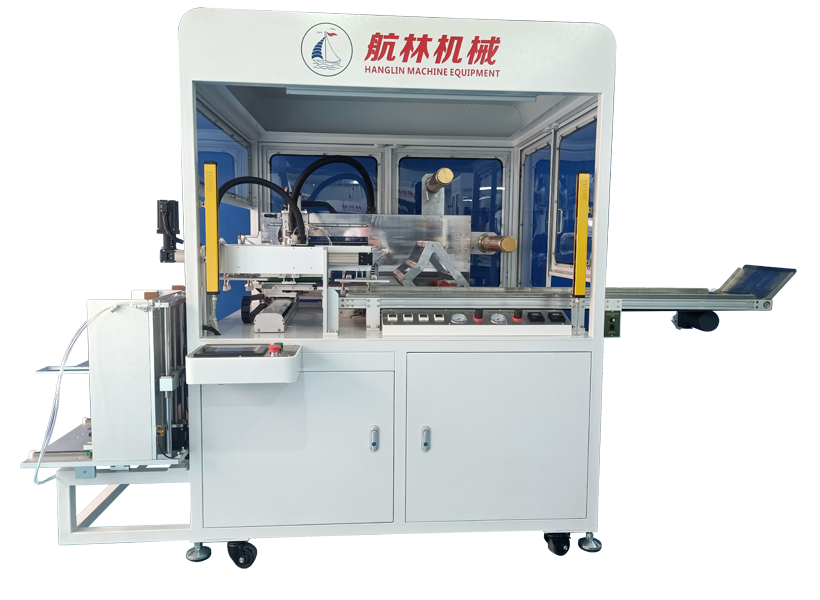

HL-060 TH02CCD贴合机
     亚克力面板整板贴胶/贴标
Part 2 产品特性
整体节拍时间≤3.8秒/PCS
机台产能800——1000PCS/小时
调试时间新的产品调试30分钟,有数据保存的产品调试5分钟
机械结构独立外观国标50*50型材骨架,(电脑白钣金+茶色半透明亚克力)
零件S45C硬铬处理以及AL6061亮银氧化喷砂
导轨台湾 HIWIN/THK
直线模组国产精密模组
安全防护控制面板上紧急停止和安全光栅
电控系统PLC信捷
伺服电机信捷
电网稳定EMI电源滤波器
电源保护漏电断路器
直流电源供应明纬
照明LED辅助光源
气动系统气缸AIRTAC
压力调节SMC
压力指示AIRTAC
电磁阀AIRTAC
真空源无油真空泵
空气过滤器AIRTAC
技术参数组合尺寸最大:300X240
膜片来料长边卷膜来料,自动分片
贴合精度贴合精度±0.1MM
贴合良率≥98%
硅胶滚轮硬度滚轮包胶,硬度定制
工作平台高度800±30mm
设备稼动率>95%
压力重复精度±0.2KGF
设备规格外形尺寸约2600mm(长)*1400mm(宽)*1900mm(高)
外形落地式滚轮移动
重量约550KG
场地设施电源供应机器电源AC220V±10%、50Hz、2.5KW
环境要求无易爆易燃和腐蚀气体25℃±5℃; 40~85%RH
气源供应0.5~0.7Mpa,干燥气源。




Part 3 产品参数
Part 4 应用领域
  • 面板行业

    面板行业


    平板电脑面板、笔记本面板、医疗器械、家电厨电、智能锁等面板。
  • 电子行业

    电子行业


    无人机、AR智能眼镜、VR头戴显示设备、智能手表、手环、电池盖、标牌、开关、键盘
  • 汽车行业

    汽车行业


    内外饰、按键、仪表盘、触控面板、智能视窗。
  • 手机行业

    手机行业


    2.5D/3D/3.5D手机前后盖板、全包手机保护套
  • 气凝胶隔热材料

    气凝胶隔热材料


    气凝胶、冷凝胶PET隔热垫、CCS、硅胶等绝缘材料、滤芯材料成型。
  • 纤维材料

    纤维材料


    碳纤维、玻璃纤维等复合材料装饰件。
